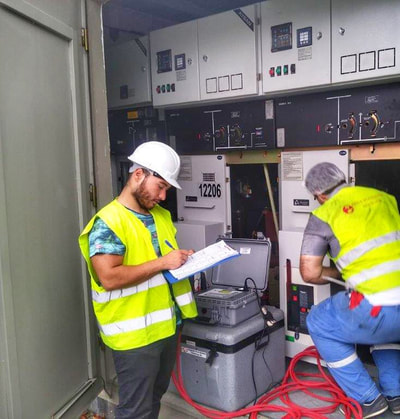

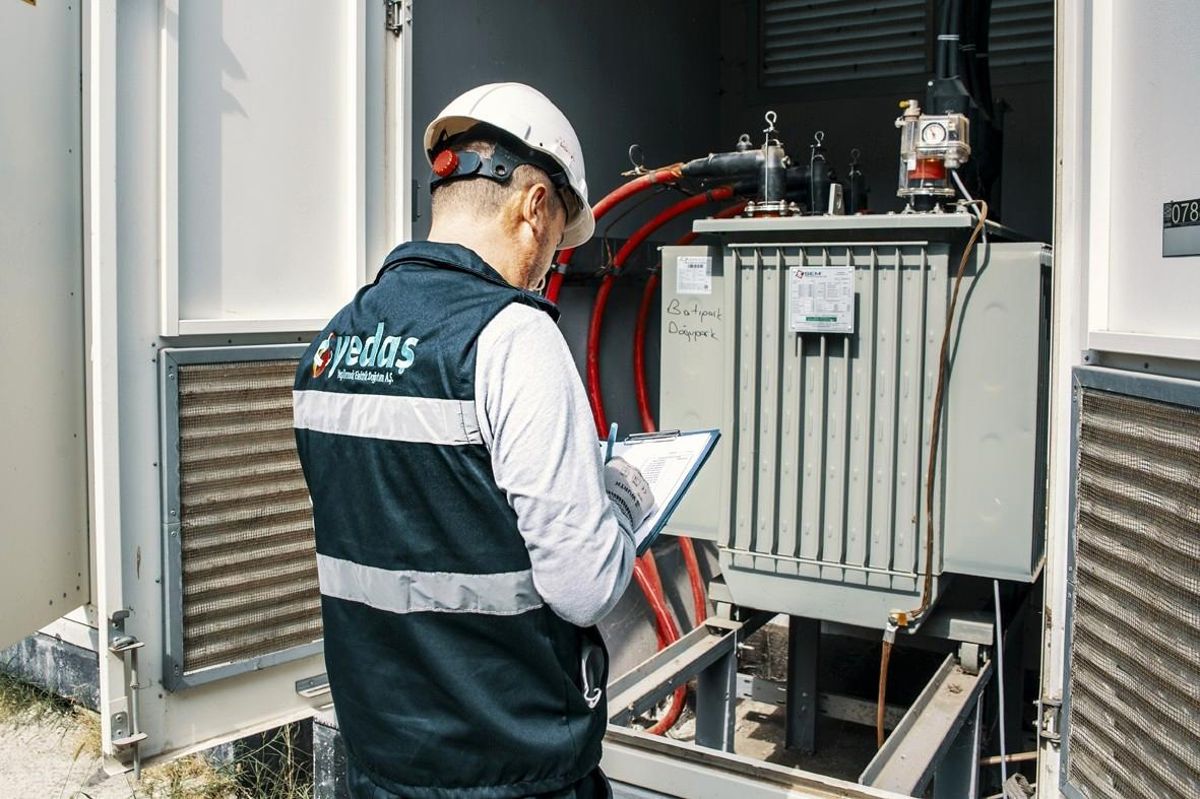

Transformatör Orta Gerilim Hücre Kurulum ve Devreye Alma
Orta Gerilim Hücre Nedir?
Orta gerilim hücreleri, IEC 62271-200, TSE EN 62271-200 standardı ve TEDAŞ-MYD/95-007.D yönetmeliğine uygun olarak üretilen ve test edilen, enerjiyi anahtarlama, koruma yapmamıza yarayan ekipmanlardır. Ayrıca orta gerilim hücreleri, enerjinin kontrollü bir şekilde kullanılmasını sağlamaktadır. Ani akım artışı ve kısa devre olması durumunda sistemin akımın kesilmesinden sorumludur. İşletmelerin veya dağıtım şirketlerinin giriş, çıkış, transformatör besleme, ölçü gereksinimleri için kesici, ayırıcı, akım, gerilim trafosu gibi orta gerilim ekipmanlarından oluşan farklı hücre tipleri mevcuttur.
Orta Gerilim Hücreleri; enerji üretim, iletim ve dağıtım merkezleri, endüstriyel tesisler, yenilenebilir enerji santralleri, binalar, şehir içi hafif raylı ulaşım tesisleri (metro-tramvay) gibi orta gerilim enerjisine gereksinim duyulan tüm sektörlerde kullanılmaktadır.
Orta Gerilim Hücreleri, IEC 62271-200 standardında aşağıdaki şekilde sınıflandırılmaktadır.
- ● Hücre içi izolasyonu sağlayan maddeye göre: Gaz / Hava / Sıvı
- ● Kompartımanlar arası bölmelendirme malzemesi cinsine göre: PM / PI
- ● İç ark arızası (IAC sınıflandırması): AFL / AFLR
- ● Servis sürekliliği kaybına göre: LSC-1 / LSC2-A / LSC2-B

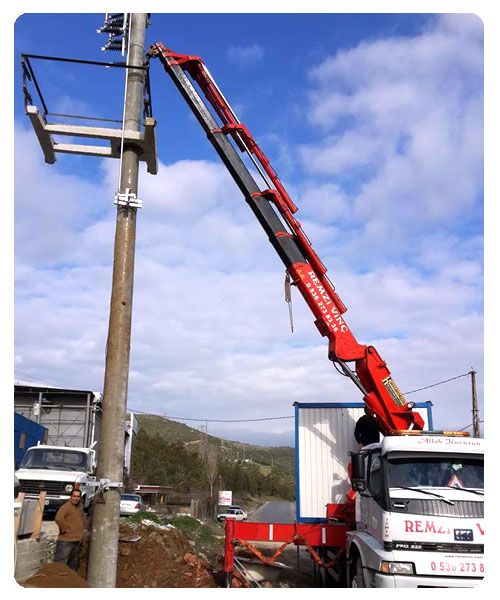

Beton Direk Dikimi ve Elektrik Hattı
- Uzun ömürlüdür.
- Bakım işlemi ve masrafı gerektirmez.
- Çevrede oluşan yıpratıcı etkenlere karşı diğer yapı malzemelerinden daha dayanıklıdır.(rüzgar, nem, darbe, su ,sülfat etkisi, çürüme, korozyon, böcek, hayvan ve ateş gibi)
- Beton direk, çelik donatılarla çok iyi aderans (kenetlenme) gösterebilecek kapasitede bir özelliğe sahiptir.
- Beton direk diğer ddireklere oranla daha ekonomiktir.
- Fabrikamızda üretim, deneyimli teknik personel ve mühendisler kontrolünde yapılır.
- Minimum sehimle çalışır
- Santrifüj sırasında merkez kaç kuvveti etkisiyle direğin içinde oluşan boşluk, aydınlatma direklerinde kablo kanalı olarak kullanılabilir.
- Kaçak akımlaara karşı güvenlidirler.

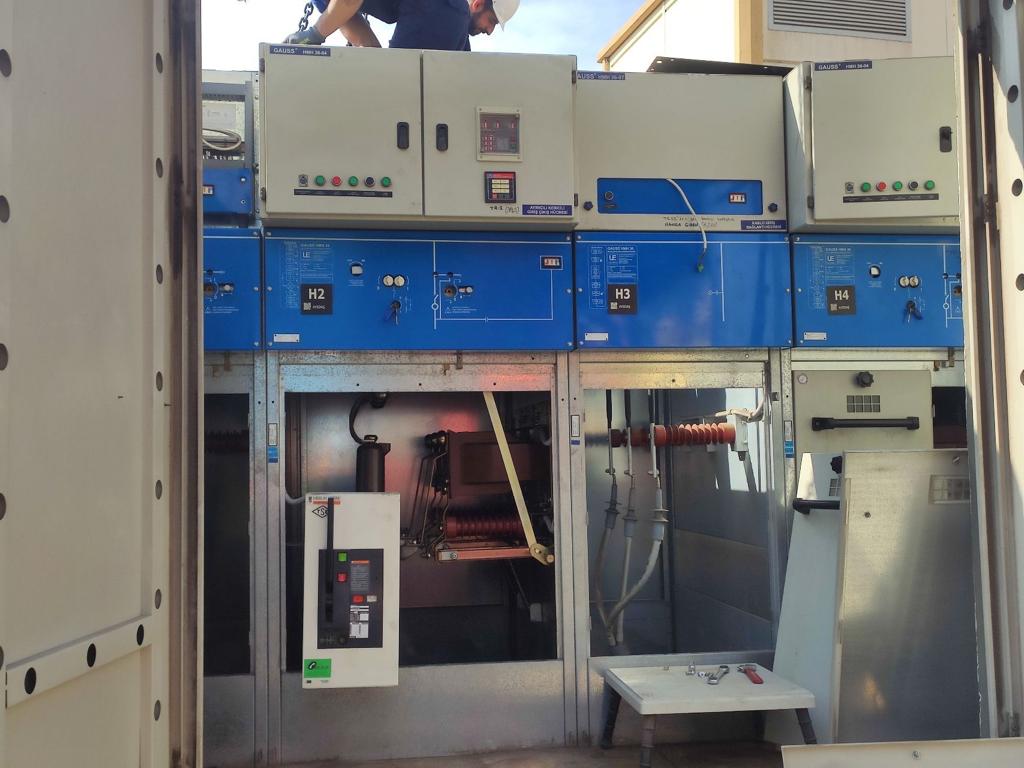

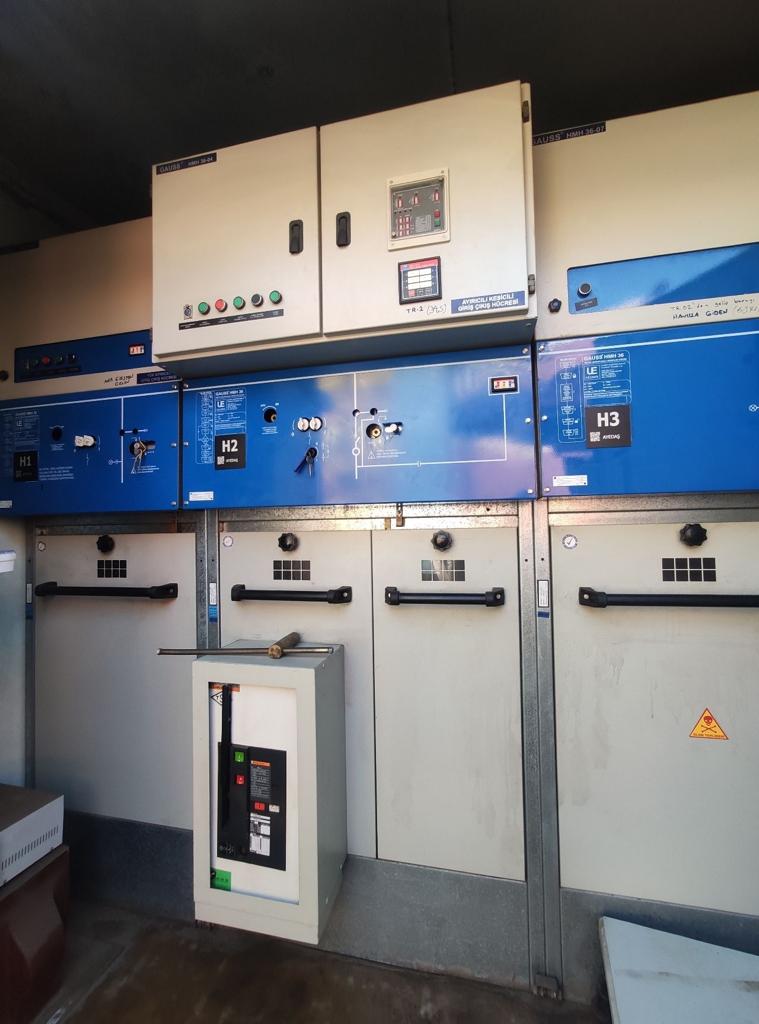

Oto-Prodüktör Hücre Kurulum ve Devreye Alma
Elektrik şebekesine bağlı ve şebekeye enerji veren elektrik üretim santrali, dağıtım şirketi hattında enerji kesildiği anda dağıtım şebekesinde adalanma oluşmaması için şebekeye hiçbir şekilde enerji vermemesi gerekmektedir. Bu nedenden dolayı dağıtım şebekesinde enerji kesildiği anda fider koruma rölesinden aldığı sinyal ile otop- otoprodüktör fideri açma yapacaktır. Rölenin tekrar kapama fonksiyonu aktif halde ise şebekeye enerji geldiği anda fider koruma rölesi kesiciye kapama sinyali gönderecek ve santral tekrar şebekeye bağlanacaktır. Şayet rölenin tekrar kapama fonksiyonu aktif değilse kesici, operatör tarafından kapatılarak santralin tekrar şebekeye bağlanması gerekmektedir. Şebekede enerji yok iken operatörün kesiciyi kapatarak yanlış bir operasyon yapmasını engellemek için hücre üzerine elektriksel kilitlemeler tesis edilir. Fider koruma rölesi açma ve kapama komutlarını akım ve gerilim trafolarından aldığı bilgileri kullanarak yapar. Akım ve gerim trafosundaki 2. sekonderler ise yönetmeliğin görmek istediği Akım, Gerilim, Watt gibi bilgileri görmesi için enerji analizörüne bağlanır.
